整流器
整流（AC-DC）：輸入交流電源通過整流器轉換為直流電源 (DC)。 常用的整流器類型包括二極管整流橋和晶閘管整流橋。
逆變器
逆變（DC-AC）：直流電源通過逆變器轉換為所需的交流電源輸出。 逆變器使用功率開關器件（如IGBT、MOSFET）以高頻開關的方式產生交流電壓。通過控制開關的順序和占空比，可以控制輸出電壓的頻率和幅度。

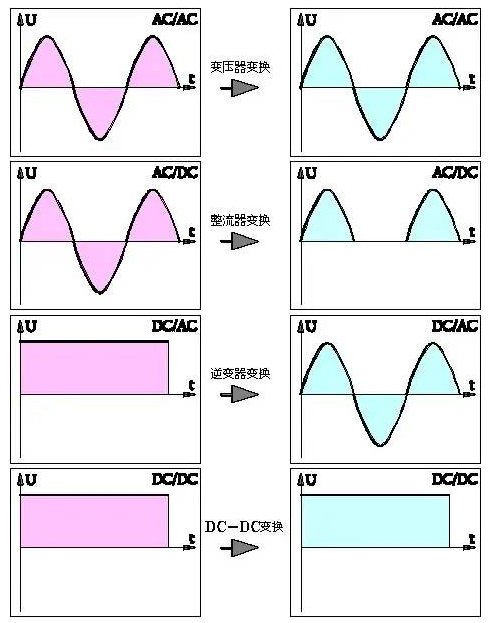

整流器將交流電（AC）轉換為直流電（DC），而逆變器將直流電（DC）轉換為交流電（AC)
功能與能量轉換方向
整流器：核心功能是將交流電（AC）轉換為直流電（DC），常用于供電裝置、蓄電池充電或無線電信號偵測等場景。例如，汽車發電機通過整流器將交流電轉為直流電供車載設備使用。
逆變器：將直流電（DC）轉為交流電（AC），如太陽能發電系統或UPS（不間斷電源）中，將蓄電池的直流電轉換為家用交流電。
工作原理差異
整流器：依賴半導體器件（如二極管、晶閘管）的單向?qū)щ娦?，僅允許電流單向通過，再通過濾波電路平滑波形。例如，半波整流僅利用交流電的一個半波，全波整流則利用兩個半波。
逆變器：通過控制開關器件（如IGBT、MOSFET）的通斷，生成脈寬調制（PWM）波形，合成所需頻率和幅值的交流電。其電路復雜度通常高于整流器。

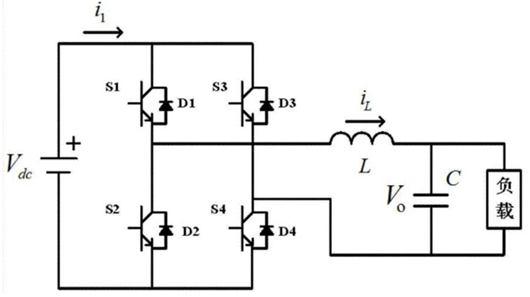

如圖，全橋逆變主要由四個MOS管構成，有兩個橋臂，在工作時每個橋臂不能同時導通，對邊橋臂導通。
