電動車控制器電路原理圖文詳解-KIA MOS管
信息來源：本站 日期：2025-04-14
電動車控制器的電路原理基于PWM脈寬調制和電子換向技術，通過控制無刷電機的MOS管導通順序?qū)崿F(xiàn)電機驅動。
核心電路模塊
電源電路
采用穩壓芯片，分別將電池高壓（如36V）轉換為15V（驅動MOS管）和5V（供數字電路使用），確保各部件穩定工作。
保護電路
欠壓保護：通過電阻分壓檢測電池電壓，若低于閾值則禁止電機運行，防止電池過放。
過流保護：電流經采樣電阻輸入運放，觸發單片機中斷以關斷輸出，避免電機或控制器損壞。
調速與信號處理
轉把信號：轉把的霍爾/電位器輸出線性電壓（1~4.2V），經單片機ADC檢測后調節PWM占空比，控制電機轉速。
剎車信號：剎車時觸發高/低電平信號，強制切斷電機供電或啟動電剎車功能。

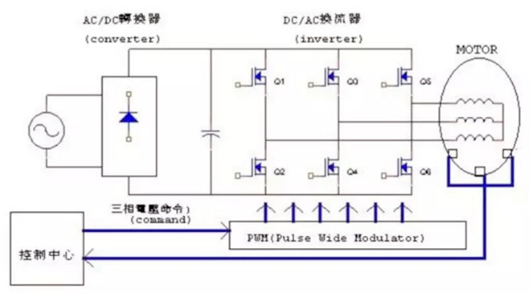

電機驅動電路

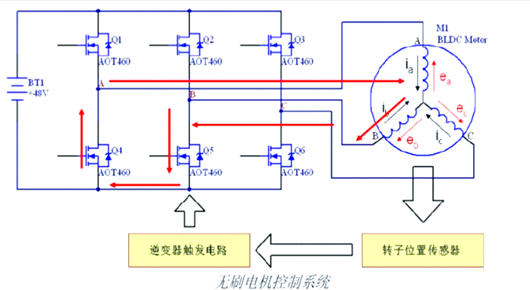

三相橋臂結構：由6個功率MOS管組成換流器，按特定順序?qū)ǎㄈ鏏H-BL→AH-CL等），驅動無刷電機換相。
電子換向：基于霍爾傳感器檢測轉子位置，單片機生成PWM信號控制MOS管橋臂，模擬三相交流電輸出。
電動車控制器通過PWM脈寬調制來調整輸出電壓的大小，從而控制電機的轉速。在控制器滿足鎖線電壓和主回路電壓供給整車后，會進行一個開機自檢的過程，檢查霍爾、相線、手把、剎車等周邊組件是否正常。自檢通過后，控制器進入待機狀態。當手把轉動時，控制器會接收到轉動信號，并據此控制3相6組功率MOS管的開啟，進而驅動電機轉動。如果捏下剎車把，會切斷手把信號，同時機械剎車會阻礙輪子轉動，從而實現對電機轉速的精確控制。
所有來自客戶的操作指令，即功能信號，都通過電動車上的各種操作開關進行輸入，這些信號隨后通過引線被傳輸至控制器?？刂破鲀?nèi)部的集成芯片會對這些信號進行運算，并據此發出相應的動作指令。此外，控制器還配備了電源電路，以確保整板的工作電壓穩定。由于控制器需要驅動大型電路，因此電流檢測保護電路顯得尤為重要。

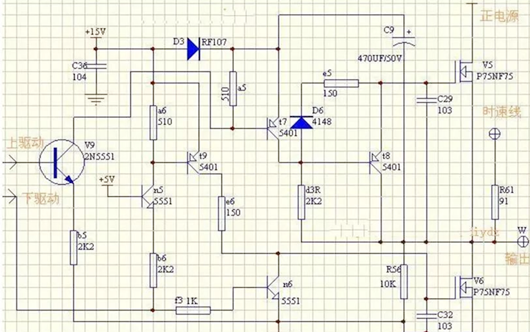

在電動車的驅動系統中，無刷電機控制器扮演著至關重要的角色。其驅動電路圖，作為理解電機控制器工作原理的關鍵，詳細展示了各線路的連接關系。通過這份電路圖，我們可以清晰地看到八根線中的三根粗線和五根霍爾線的分布與連接方式，為電動車的順暢驅動提供了堅實基礎。
