寄生電容產生原因

MOS管有三個寄生電容參數，分別是：輸入電容Ciss、輸出電容Coss、反向傳輸電容Crss。三個電容參數分別代表什么？是如何形成的？

功率半導體的核心是PN結，從二極管、三極管到場效應管，都是根據PN結特性所做的各種應用。場效應管分為結型、絕緣柵型，其中絕緣柵型也稱MOS管（Metal Oxide Semiconductor）。

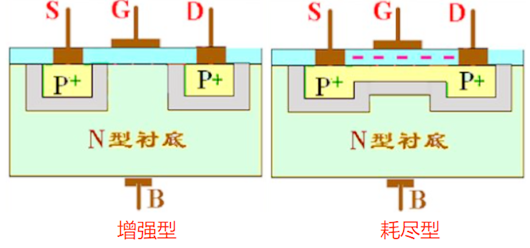

根據不通電情況下反型層是否存在，MOS管可分為增強型、耗盡型；

寄生電容形成的原因

1. 勢壘電容：功率半導體中，當N型和P型半導體結合后，由于濃度差導致N型半導體的電子會有部分?jǐn)U散到P型半導體的空穴中，因此在結合面處的兩側會形成空間電荷區（該空間電荷區形成的電場會阻值擴散運動進行，最終使擴散運動達到平衡）；

2.擴散電容：當外加正向電壓時，靠近耗盡層交界面的非平衡少子濃度高，遠離非平衡少子濃度低，且濃度自高到底逐漸衰減直到0。當外加正向電壓增大時，非平衡少子的濃度增大且濃度梯度也增大，外加電壓減小時，變化相反。該現象中電荷積累和釋放的過程與電容器充放電過程相同，稱為擴散電容。

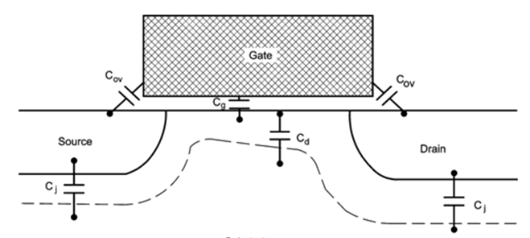

MOS管寄生電容結構如下，其中，多晶硅寬度、溝道與溝槽寬度、G極氧化層厚度、PN結摻雜輪廓等都是影響寄生電容的因素。

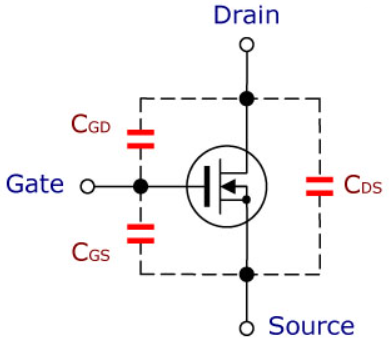

對于MOS管規格書中三個電容參數的定義，

輸入電容Ciss = Cgs + Cgd；

輸出電容Coss = Cds + Cgd；

反向傳輸電容Crss = Cgd

這三個電容幾乎不受溫度變化的影響，因此，驅動電壓、開關頻率會比較明顯地影響MOS管的開關特性，而溫度的影響卻比較小。

寄生電容消除方法

增加初始電容值法。采用增加初始電容值的方法可以使寄生電容相對電容傳感器的電容量減小。

采用驅動電纜技術，減小寄生電容。

減少引線距離和集中接地，可以減少寄生電容。

優化電路設計，減少信號線與MOS管間的耦合，同時加入合適的濾波電路，能有效減少寄生電容的影響。

注意MOS管的布局和散熱設計，避免高溫引起的寄生電容變化。

減小MOS管寄生電容的方法：

合理布局：在電路設計中，采用合理的布局可以減小寄生電容的產生。例如，在PCB設計中，可以采用屏蔽和隔離的方法來減少寄生電容的產生。

選擇合適的材料：不同材料具有不同的介電常數，選擇合適的材料可以減小寄生電容的大小。例如，在高頻電路中，可以選擇低介電常數的材料來減小寄生電容的影響。

使用補償電路：在一些特殊的情況下，可以通過使用補償電路來消除或減小寄生電容的影響。例如，在放大器電路中，可以使用補償電路來抵消輸入和輸出之間的寄生電容。

減小漏區的面積與周長：通過減小漏區的面積與周長，可以有效減小結電容。

柵極串聯電阻：在MOS管開關電路或驅動電路中，常常會在MOS管的柵極串接一個電阻，其作用包括限制驅動電流、轉移驅動器的功率損耗、降低EM輻射和干擾、抑制MOS管柵源極的寄生震蕩。
