UPS電源外接電池注意 ：
1、先確認好UPS電源主機外接電池的電壓、類型要求：如外接36VDC的UPS電源主機如果接入12VDC電池UPS電源主機就識別不到接入的電池組，如果接入96VDC電池組UPS電源主機很有可能會被損壞所以一定要確定好外接電池的電壓要求。
2、UPS電源主機外接電池還需要確定下電池類型，因?yàn)殇囯姵靥匦耘c鉛酸電池特性不同所以要區別開不能混用。

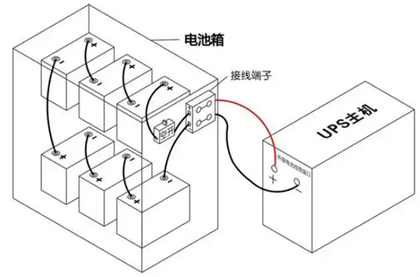

2KVA UPS電源電池接線圖
2KVA UPS電源長機一般需要配套6只蓄電池，也就是說直流電壓為12V*6只=72V。6只蓄電池串聯后，連接到主機后端的電池接線柱上。
接線過程中不要短路，危險很大。必須由專業人員操作。
大多數品牌在線式2KVA主機一般使用6只電池。直流電壓為72V，即6只電池串聯。
6只電池串聯后出來一根正極一根負極。經電池開關和接線端子后，接到主機后端的電池接口上。
蓄電池每只電池12V，但新電池滿電狀態可達13.8V左右，因此測量總電壓可達82V左右。
UPS不間斷電源電池常見的接線配置

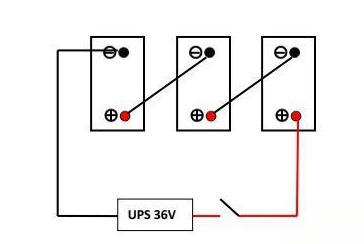

當需要36伏直流電源時，我們可以采用單組12伏蓄電池的接線方式，通過特定的串聯方式達到36伏的輸出。

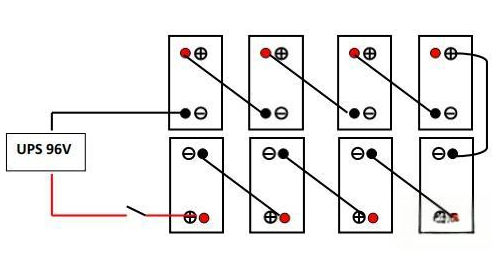

對于需要96伏直流電源的應用，同樣使用12伏蓄電池，但通過不同的串聯組合，可以實現96伏的輸出。

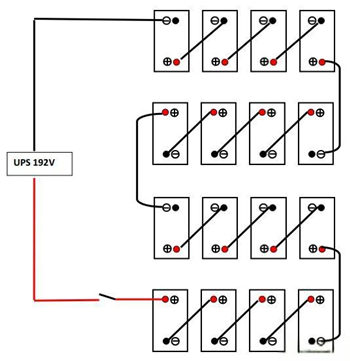

若需要更高的192伏直流電源，仍然利用12伏蓄電池，通過特定的串聯和可能的并聯組合，可以達到所需的電壓。
