mos管三個引腳gsd

典型的N溝道MOS管由一個金屬柵極（G極）、一個源極（S極）和一個漏極（D極）組成。

Gate（柵極）。這是控制MOS管開關的關鍵引腳，用于控制電流的流通。

Source（源極）。這是電流流入的引腳，通常與MOS管的負極連接。

Drain（漏極）。這是電流流出的引腳，與外部電路的正極相連。

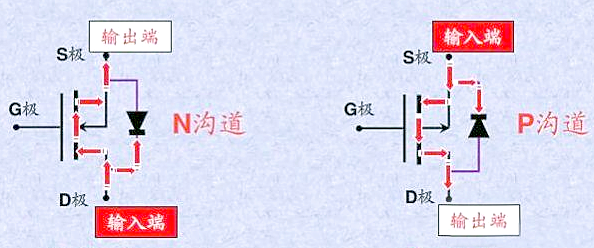

N,P溝道如何區分？

箭頭指向G極的就是N溝道。箭頭背向G極的就是P溝道。

在半導體基片上，源極和漏極之間有一層很薄的氧化膜，這構成了所謂的“柵氧化層”。該氧化層上的金屬電極即為柵極。

如何區分G極、S極、D極？

許多MOS管在管殼表面上有標記或標識，標明了各個電極的名稱；

在電路圖中，MOS管的電極通常會用特定的符號表示，G極通常用一個圓圈表示，S極用一個小圓圈表示，D極則用一個小圓點表示；

通過電路符號識別：G極（柵極）在符號中通常較為明顯，容易識別。而S極（源極）在P溝和N溝MOS管中，則通常表現為兩條線的交匯點。D極（漏極），無論是P溝還是N溝，它總是出現在單獨引線的一側。

使用萬用表等測量工具，通過測量各電極之間的電阻值或電壓差。

如何判定G極、S極、D極？

①判定G極

由于G極是控制電極，其電位決定了MOS管的導通與截止?fàn)顟B(tài)，因此判定G極至關重要。通常，在電路中，G極的電位會通過一個電阻或電容與電源或地線相連。通過測量該電阻或電容的阻值或容量值，可以判定G極的位置。

②判定S極和D極

在源-漏導通狀態下，S極和D極之間會有電流流過。通過測量該電流的方向，可以判定S極和D極的相對位置。一般來說，電流從S極流向D極。另外，通過測量源-漏之間的電壓差，也可以判定S極和D極的位置。通常，源-漏之間的電壓差為幾伏至幾十伏不等。

③判定N溝道與P溝道

根據電路中G極的電位判定N溝道或P溝道。當G極為低電位時，為N溝道；當G極為高電位時，為P溝道。通過判定N溝道與P溝道，可以進一步確定S極和D極的正確連接方式。

測量漏-源通態電阻RDS（on)

在源-漏之間有一個PN結，因此根據PN結正、反向電阻存在差異，可識別S極與D極。例如用500型萬用表R×1檔實測一只IRFPC50型VMOS管，RDS（on)=3.2W，大于0.58W（典型值）。

測試步驟：

MOS管的檢測主要是判斷MOS管漏電、短路、斷路、放大。

假如有阻值沒被測MOS管有漏電現象。

1、把連接?xùn)艠O和源極的電阻移開，萬用表紅黑筆不變，假如移開電阻后表針慢慢逐步退回到高阻或無限大，則MOS管漏電，不變則完好。

2、然后一根導線把MOS管的柵極和源極連接起來，假如指針立刻返回?zé)o限大，則MOS完好。

3、把紅筆接到MOS的源極S上，黑筆接到MOS管的漏極上，好的表針指示應該是無限大。

4、用一只100KQ-200KQ的電阻連在柵極和漏極上，然后把紅筆接到MOS的源極S上，黑筆接到MOS管的漏極上，這時表針指示的值一般是0，這時是下電荷通過這個電阻對MOS管的柵極充電，產生柵極電場，因?yàn)殡妶霎a(chǎn)生導致導電溝道致使漏極和源極導通，故萬用表指針偏轉，偏轉的角度大，放電性越好。
