?MOS管,場效應管是什么控制型器件？-KIA MOS管
信息來源：本站 日期：2025-02-27
場效應管是一種電壓控制型器件，通過柵源電壓（VGS）來控制漏極電流（ID），具有高輸入阻抗、低輸出阻抗、快速開關速度和大電壓/電流能力等特點。
因?yàn)閳?chǎng)效應管是一種輸入電阻很高的半導體器件，利用輸入電壓控制輸出電流的，它的輸入端幾乎不需要電流，所以它是一種電壓控制元件。它在工作過程中，起主要導電作用的載流子只有一種，即“多數載流子”，故場效應管又被稱為“單極型晶體管”。

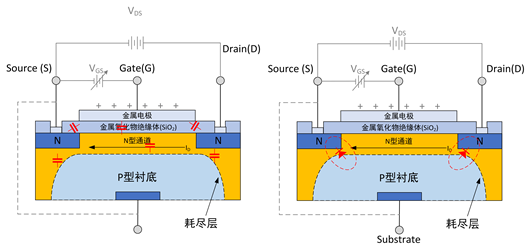

MOS管/場效應管利用控制柵極電壓來控制電流流過兩個源極和漏極之間的通道。當柵極電壓超過閾值電壓時，源極和漏極之間形成導電溝道，MOS管/場效應管進入導通狀態；當柵極電壓低于閾值電壓時，導電溝道消失，MOS管/場效應管處于截止?fàn)顟B(tài)。這種控制方式使得MOS管/場效應管具有高精度、高靈活性和低功耗等優點。
場效應管的基本結構
源極（Source)
源極是場效應管的輸入端，用于提供載流子。
漏極（Drain）
漏極是場效應管的輸出端，用于接收載流子。
柵極（Gate）
柵極是場效應管的控制端，通過改變柵極電壓來控制漏極和源極之間的電流。
體（Body）
體是場效應管的襯底，通常與源極連接。
場效應管的特點
（1）場效應管是電壓控制器件，它通過UGS來控制ID；
（2）場效應管的輸入端電流極小，因此它的輸入電阻很大。
（3）它是利用多數載流子導電，因此它的溫度穩定性較好；
（4）它組成的放大電路的電壓放大系數要小于三極管組成放大電路的電壓放大系數；
（5）場效應管的抗輻射能力強；
（6）由于不存在雜亂運動的少子擴散引起的散粒噪聲，所以噪聲低。
