三極管開關電路圖

晶體管開關電路是一種利用晶體管作為開關元件來控制電路通斷的電路。三極管在開關電路中，可以通過基極電流的控制實現開關的控制。

三極管開關電路工作狀態

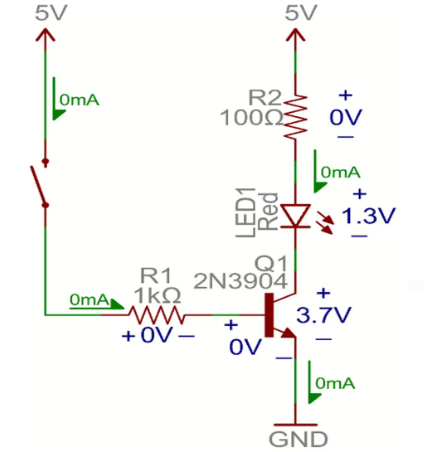

1.截止區(Off State)。

在截止區，基極一發射極間電壓（V_BE)小于0.7V，基極電流(l_B）幾乎為零，導致集電極電流(I_C)也為零。

三極管相當于開關斷開狀態，不導通。

2.飽和區(On State)。

在飽和區，V_BE大于0.7V,基極電流I_B足夠大（通常認為l_B大于1mA時），導致集電極電流IC達到最大值。此時，集電極-發射極間電壓（V_CE）接近于零，通常為0.1V-0.3V。

三極管相當于開關閉合狀態，導通。

電路設計要點

1.基極電流控制：通過基極電流(l_B)的大小來控制三極管的狀態。在需要三極管導通時，基極電流要足夠大，以保證進入飽和區；在需要三極管截止時，基極電流應為零。

2.限流電阻：通常在基極和控制信號之間串聯一個限流電阻，以控制基極電流，防止過大電流損壞三極管。

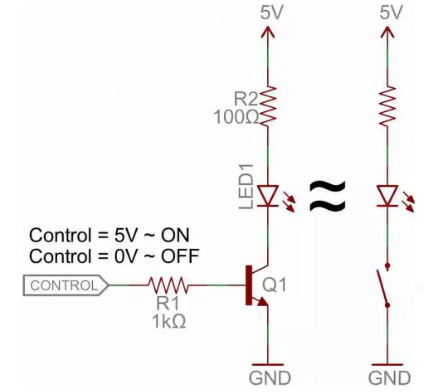

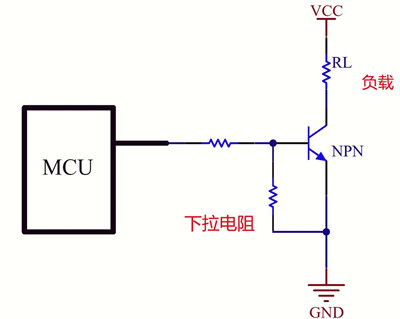

3.負載連接：負載通常連接在電源和集電極之間（如果負載接在發射極和地之間，負載產生壓降，會要求基極電壓比較大）三極管導通時，電流通過負載和三極管，從而驅動負載。

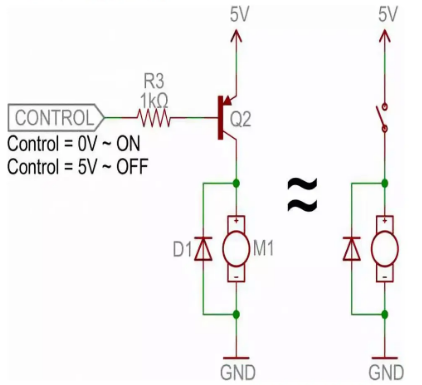

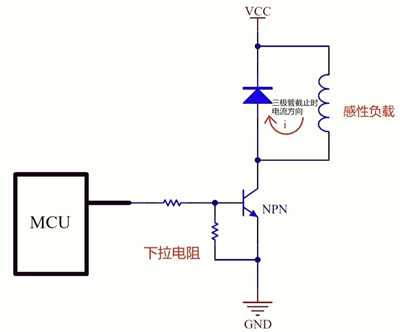

感性負載(如電機、電磁繼電器、變壓器等）在開關斷開時會產生高反向電動勢（反電動勢），這可能會損壞三極管。為了保護三極管，需要加裝反向電動勢保護二極管。
