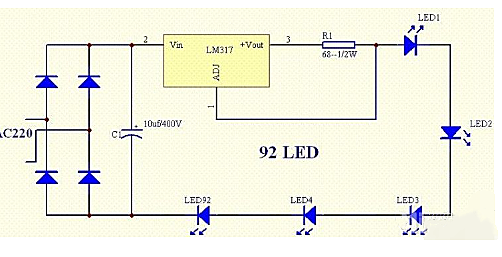

上圖為一款利用LM317的LED恒流源電路圖。LED要恒流供電，不然容易老化損壞?？梢杂肔M317，原理是利用317的啟探控電壓不變，再除電阻，就是恒流值。燈可以根據需求接多少個。改變R1可改變電流，電流=1.25/R1.
LED燈電源采用恒流驅動方式，輸出電流是一定的，輸出電壓隨負載變化而變化，在斷開負載的情況下進行測量，所測電壓數值為AC 220V整流后的310V直流電壓。

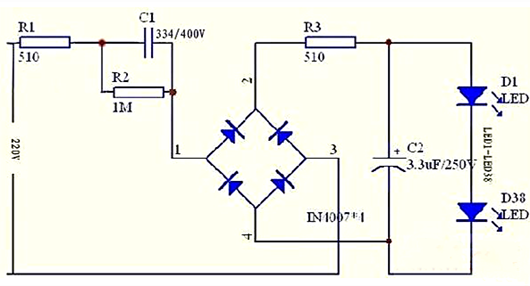

上圖中即為一個簡單的LED恒流電源電路，采用阻容降壓方案來實現，輸出電流的大小只取決于電容C1的容值，根據電容對交流電流的容抗來達到輸出恒定電流的目的，而輸出電壓的大小取決于負載，負載電阻越大，輸出電壓越高，負載開路時最大（ DC 310V），反之輸出電壓越小。
采用高壓直接降壓的開關式恒流源
由交流直接整流得到的電壓是264V，這時候可以采用直接降壓的高壓Buck電路來恒流。

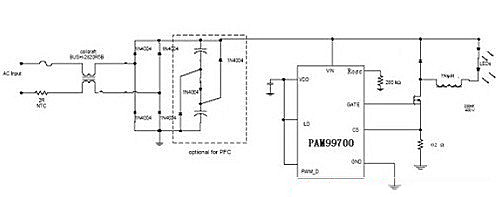

一個采用PAM99700的LED吸頂燈照片如圖所示。這個電路的特點是效率高達90%，功率因數也大于0.9以上。外部電路也很簡單。可以驅動多達40個1W的LED。
它是采用24串7并的3014型LED，總功率16.8W。
