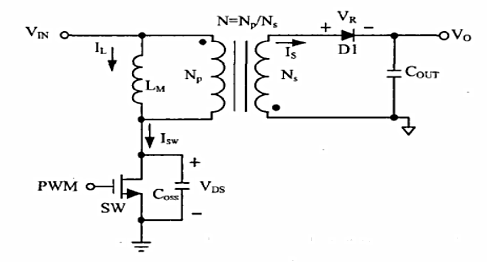

當開關管導通時，VIN給變壓器初級電感充電，初級測電感電壓上高下低，次級電感電壓上低下高，次級回路被二極管截止；當開關管關斷時，由于電感電流不能突變?yōu)?，把電感看成一個源，為使電感電流維持，電感會在下端產生一個很高的電動勢。初級電感電壓上低下高，次級電感電壓上高下低，此時初級側有回路；反激的意思就是開關管關斷期間能量從初級傳遞到次級，開通期間次級是沒有能量傳遞的。
傳統反激式開關電源具有一些固有缺陷，如：
開關管工作在硬開關狀態，上升沿開關損耗大。
變壓器漏感無法完全避免，只能通過RCD吸收，白白損失功率。
頻率無法做高，因為頻率越高，開關損耗越大，RDC造成的損耗占比就越大。
體積大，無法滿足新興市場，如手機大功率快充充電器、超薄電視機、超薄電腦充電器。
由于以上幾點，導致反激拓?fù)鋺?yīng)用場景大大受限。

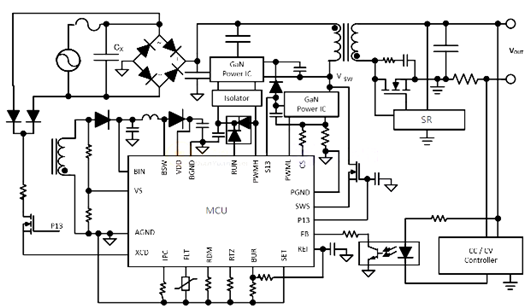

下面分享一種軟開關反激式開關電源，簡化圖如下，優點：
主開關管工作在軟開關狀態，即，MOS打開之前DS兩端電壓為零，降低開關損耗。
重新設計RDC吸收電路，在退磁時回收漏感能量并重新傳遞給次級，降低損耗。
因為主開關管工作在軟開關狀態，可以將頻率設置得很高，如500KHz，大大減小電源體體積。
次級整流器工作在ZCS模式。
內置升壓供電電路，在輸出寬電壓范圍內（如3.3-20V），保證芯片穩定工作，且省去了LDO降壓損耗。
滿載效率大于94%。
本控制器是一種過渡模式有源鉗位反激控制器，配有先進的控制方案，能夠顯著減小無源組件的尺寸，從而實現更高的功率密度和更高的平均效率。能驅動高達1 MHz的高頻AC / DC轉換器。
ACF控制器旨在針對低側主開關自適應地實現目標全ZVS或部分ZVS條件，并在較寬的工作條件下將循環能量降至最低。 由于上管導通時間逐周期校正，因此自動調諧消除了因組件公差，輸入/輸出電壓變化和溫度變化而導致丟失ZVS的風險。
